BioLogic电化学工作站VMP3系列自校准方法
  • 发布时间 : 2020-05-09 14:14:53
  • 浏览量:352

BioLogic电化学工作站EC-Lab软件中包含自校准功能。仪器使用过程中,为保证其精度,一般建议客户在夏冬两季分别对仪器进行两次自校准。当需要初步检测通道板状态时,也需要对通道板进行自校准。

BioLogic电化学工作站主要分为VMP3系列(包含SP-50、SP-150、VSP、VMP3等)和VMP-300系列(包含SP-200、SP-240、SP-300、VSP-300、VMP-300等)。两种系列的自校准方法不同,本文主要介绍VMP3系列电化学工作站的自校准方法。

注:校准之前,将通道板的所有测试线都拆下来!

1. EC-Lab软件中,Tools→channels calibration,出现下面的对话框,选Yes。


2. 在校准窗口中选择需要校准的通道,如下图,然后点击calibration。



3. 出现下面的对话框,点击Ok。


注意:拆下通道板的所有连接线,包含下图这种DB25-DB25连接线。

4. 校准结束后,如果校准数据中有红色数据,说明校准失败,会弹出校准失败的对话框,这说明通道板上某些元器件可能有损坏,需要报修。此时需要点击校准对话框下方的save,并将校准数据发给我们。

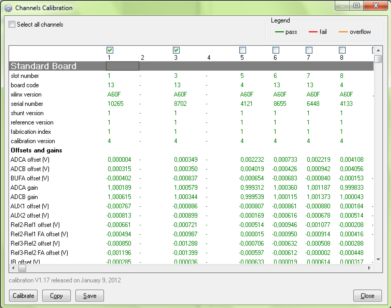

5. 校准结束后,如果校准数据都为绿色,说明校准通过,会弹出保存校准数据的对话框,点击OK即可,如下图。至此,通道板的自校准完成。

6. 如果有低电流板与通道板相连,那么还需要继续校准低电流板。下图选Yes。

7. 出现下面的对话框,按照要求一步一步的连接相应的接线。



8. 校准结束后,依然会弹出校准结果的对话框。同样的,如果校准数据中有红色数据,说明校准失败,会弹出校准失败的对话框,这说明低电流板上某些元器件可能有损坏,需要报修。此时需要点击校准对话框下方的save,并将校准数据发给我们。如果校准数据都为绿色,说明校准通过,会弹出保存校准数据的对话框,点击OK即可。至此,低电流板的自校准完成。
