STACK测试模式
  • 发布时间 : 2020-04-27 13:39:42
  • 浏览量:591

STACK模组可以使用我们的VMP3系列多通道电化学工作站进行测试,如VMP3,VSPBi-Stat型多通道电化学工作站。在EC-LAB软件中STACK是由数个电池(锂离子电池、燃料电池、光伏电池等)的串联模组。流过整个模组的电流与流过每个元件的电流是一样的。而整个模组的电压则是所有元件电压的总和。主通道控制流过整个模组的电流,从通道则用于测量各个原件的电压。取决于整个模组的总电压及电流的需求,主通道可能需要配置电流扩展器,或电子负载。附件SAM-50是一个10V50V的电位传感适配器,使用SAM-50搭配50V电子负载(CLB-2000),则可以便捷地研究电位高达50V的燃料电池模组。


进入STACK模式需两个步骤:

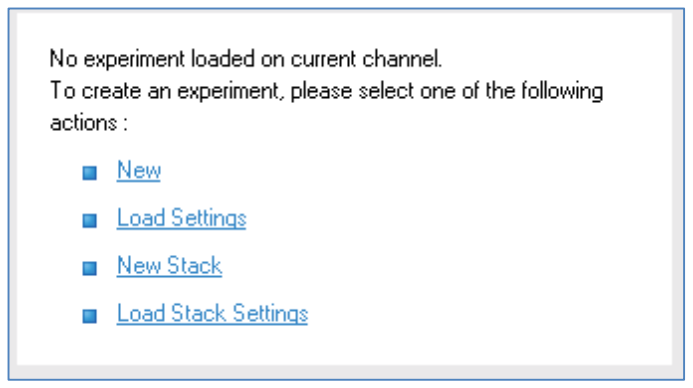

1. 当运行EC-LAB软件,如果一个多通道电化学系统被监测到,那么在软件窗口中点击“New Stack”新建实验或点击“Load Stack Settings”加载原有STACK实验设置。

2. 如果EC-LAB软件已经连接上一个多通道电化学工作站,在出现的Group/Synchronize/Stack窗口中的下拉菜单选中stack

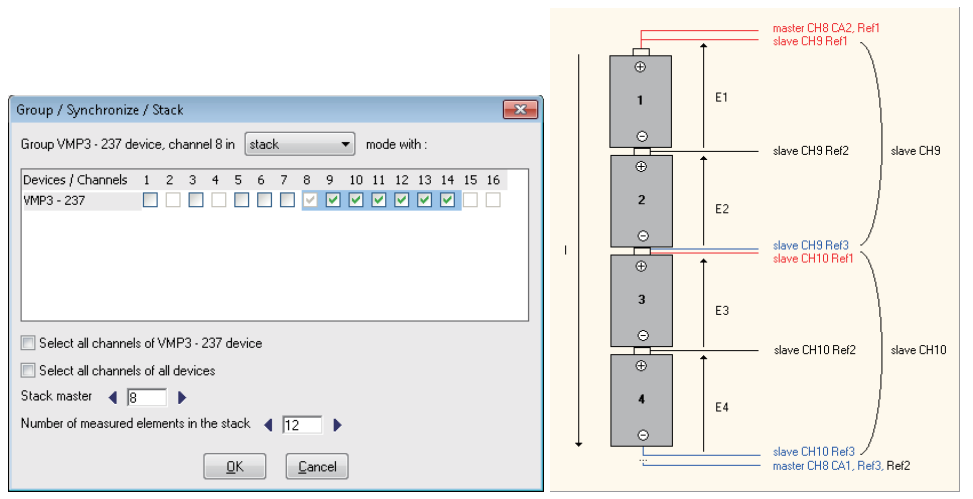

用户可以在复选框中选着主通道及从通道,并能通过右边图形化显示确认连接方式。注意当STACK模式窗口打开时已激活的通道默认即为主通道。

每个从通道可以利用Ref1Ref2Ref3连接线测量两个元件的电位。第一个元件的电位为Ref1-Ref2,第二元件的电位则为Ref2-Ref3

以上图作为例子,主通道为通道8,其他6个作为从通道,这样的配置即能测试12个元件串联的模组。从通道上的电流连接线(CA1CA2)无需使用。多数实验方法在STACK模式中同样可用。当用户点击“OK”按键后,实验方法选择窗口会自动显示。用户可以创建一个或连续多个实验测试方法。

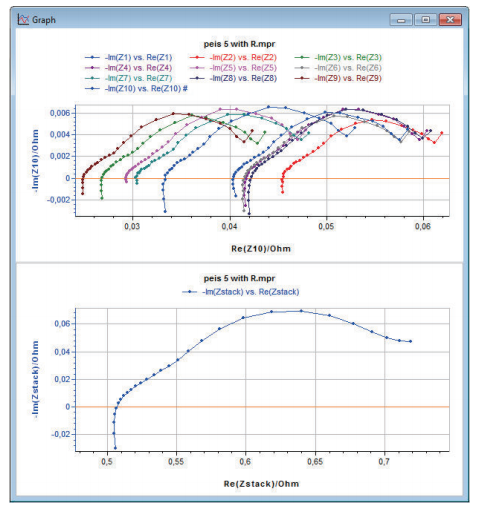

下图例子展示了电池模组的EIS交流阻抗测试结果。实验方法为PEIS。在这个实验中,主通道控制10个元件组成的模组的电位,并测量流过整个模组的电流。整个模组的交流阻抗谱图显示于底部的曲线图,各个原件的交流阻抗谱图则叠加显示于顶部的曲线图。在这个实验中仅需要6个测试通道:1个作为主通道,其余5个作为从通道。

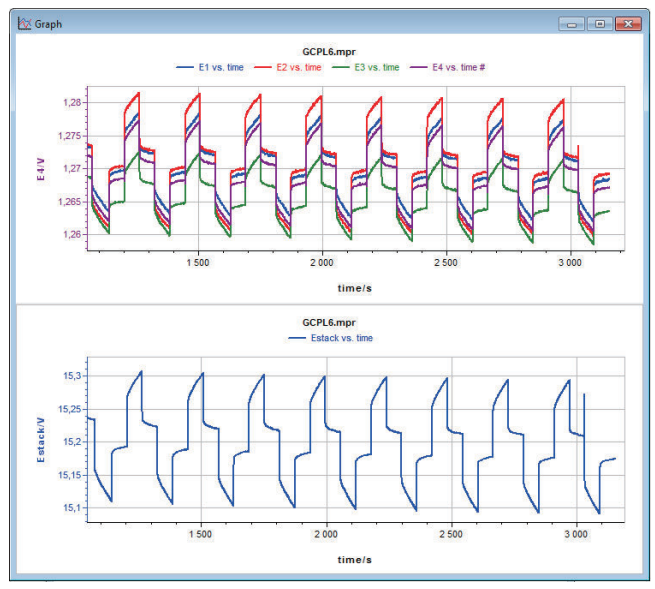

下图例子展示了4元件串联电池模组的GCPL恒流充放电实验结果。

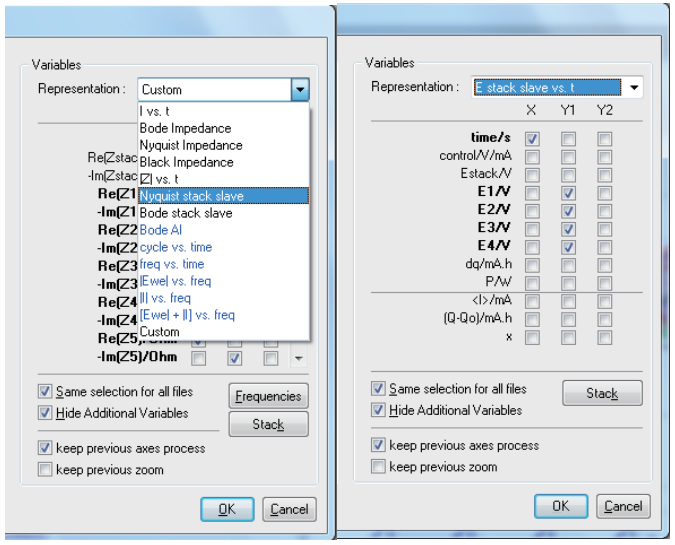

STACK模组实验可以通过下图“Slave”选项令从通道数据点全部叠加显示于同一个曲线图。对于EIS交流阻抗谱测试,整个模组及各个元件的NyquistBode图均可以显示。


提示:

如果用户需要进行STACK模组的交流阻抗谱测试,仅主通道需要配置EIS交流阻抗功能模块。如VMP3使用16通道,仅1个通道配置交流阻抗功能模块时,即能测量多达30个元件串联的模组(假设整个模组电位小于20V时)。
