Current Range的选择技巧
  • 发布时间 : 2020-12-22 13:36:00
  • 浏览量:553

  Bio-Logic的EC-Lab软件中包含一百多种测试技术,几乎每种技术的参数设置页面都会有current range这一项。一般工程师在电化学培训过程中对于这一参数的解释都是:选择比实验电流略大的current range,或者直接选auto。其实current range参数的选择会影响实验响应时间。


  图1 CA技术参数设置中的current range


  下面以CA和CP测试为例,比较current range参数对控制电位和控制电流两种实验的响应时间的影响。
  1.CA测试

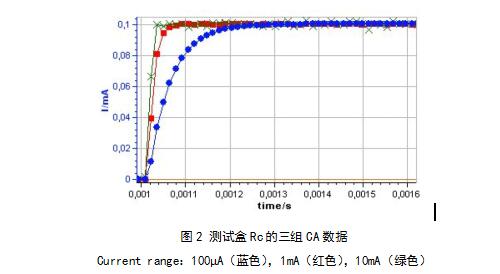

  测试盒Rc(Rc=1kΩ)用SP-300测得的三组CA结果如图2所示。Bandwith选择#8,Ei=100mV。根据欧姆定律,电流I=Ei/Rc=0.1mA。从图中可以看出,current range越高,响应时间越短。




  2.CP测试

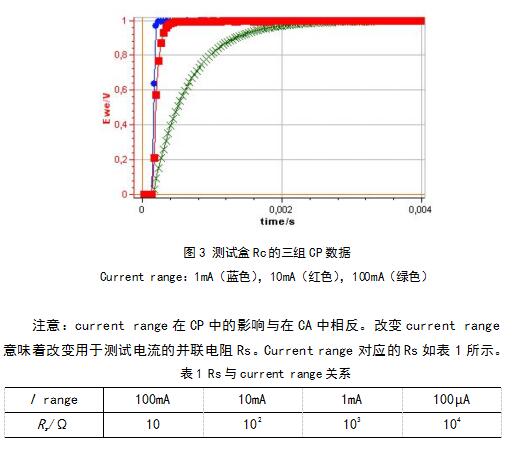

  测试盒Rc(Rc=1kΩ)的三组CP结果如图3所示。施加电流选择1mA。根据欧姆定律,Ewe=RcI=1V。从图中可以看出,current range越高,响应时间越长。

  所以,在电压控制实验中,current range越大,响应时间越快;在电流控制实验中,current range越小,响应时间越快。Current range会明显影响恒电位仪的响应时间。所以在实验过程中,如果需要快速响应,current range是一项可以优化的参数。当然,current range不是影响响应时间的唯一参数,bandwith也是一个重要的影响响应时间的参数,下次再与大家分享。
