BioLogic电化学小贴士-BioLogic温度探针使用方法
  • 发布时间 : 2020-03-25 14:27:39
  • 浏览量:489

在很多研究领域,电化学研究的同时需要进行温度测量,特别是在电池测试领域,温度是一个安全参数。BioLogic公司研制了与电化学工作站配套使用的温度探针。该探头与电化学工作站通道板的辅助输入/输出连接器相连,允许用户跟踪温度测量。本文主要介绍BioLogic温度探针的使用方法。

1. 温度探针与电化学工作站的连接

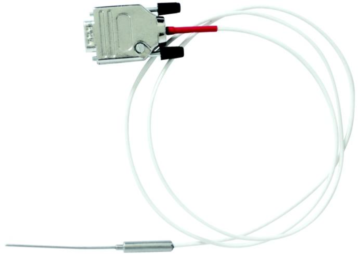

温度探针由一个DB9接头和一个探头组成。如下图:

它可以测试-40℃到150℃之间的温度。探头本身的长度为6cm,直径为6mm。连线的总长度为110cm。使用时,将DB9接头接到所用的通道板上的DB9接头上即可。DB9接头示意图如下:

1. EC-Lab软件中设置实验

打开EC-Lab软件,选择所用的通道数,然后在左侧Experiment下选择“External Devices”。设置窗口如下:

其中,Device Type选择“Temperature Probe”,Device Name选择“PT100-BL2”。(“PT100-BL1”是BioLogic早期的一款温度探针,现已停产。)下方的Analog OUT和Analog IN1两部分参数都是自动定义的,不需要设置。

然后在软件左侧Experiment下选择“Safety/Adv. Settings”,其中Record下的Analog IN 1/V(或者T/℃)选项应该是自动勾选的,如果没有,请手动勾选。


同时也可以看到,在Safety Limits中也多了温度T(on Analog IN1)的选项。温度探针测量的温度,可以作为Safety Limits的选项,或者在其他特定实验中也会用到。而且一旦设置了温度探针,在EC-Lab界面的下方实时状态栏中,也会显示实时测量温度。
