EC-Lab中阻抗拟合与等效电路
  • 发布时间 : 2020-03-10 09:30:13
  • 浏览量:491

——BioLogic电化学小贴士(6


EC-Lab软件提供强大的分析工具,其中包含EIS数据分析工具Zfit,可以进行EIS数据拟合、编辑等效电路模型。而且,EC-Lab软件不仅可以拟合BioLogic电化学工作站测得的EIS数据,还可以拟合其他厂牌仪器测得的EIS数据。本文主要介绍EC-Lab软件拟合BioLogic电化学工作站测得的EIS数据的步骤和方法。

1. 打开EIS数据

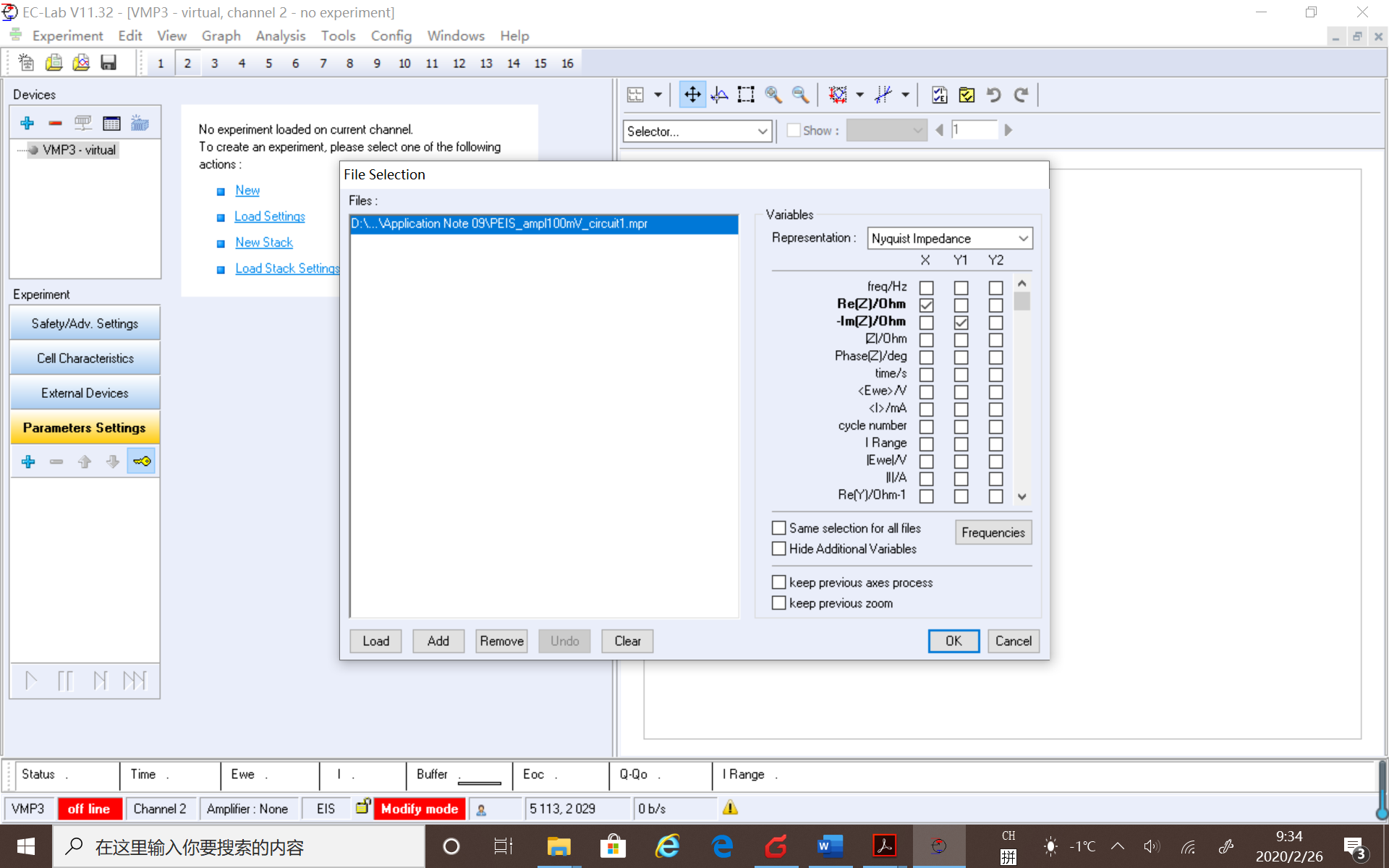

EC-Lab软件打开EIS数据(ExperimentLoad Data File...→选择数据)或者直接双击打开EIS数据文件。如下图选择XY轴数据类型。


2. 进入Z Fit

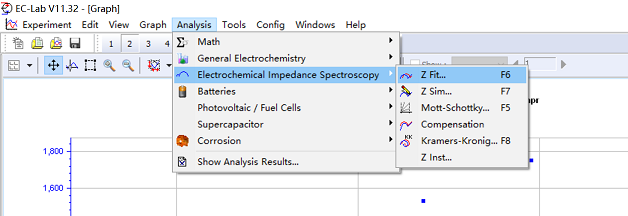

打开EIS数据后,选择AnalysisElectrochemical Impedance SpectroscopyZ Fit... 弹出Z Fit页面,包含InputsEquivalent circuit selectionFitResults四部分。

2.1 Inputs

Inputs部分用来确定拟合数据,如果导入的EIS数据包含若干cycle数据,那可以在这一部分选择需要拟合的数据圈数。如果要用同样的设置来拟合多个EIS数据,那么可以通过“+”选择其他EIS数据文件,如下图。

2.2 Equivalent circuit selection

Equivalent circuit selection部分用来选择拟合电路,其下拉菜单中有软件预存的很多电路模型(以EC-Lab v11.32版本为例,约有200多种预存电路模型)。

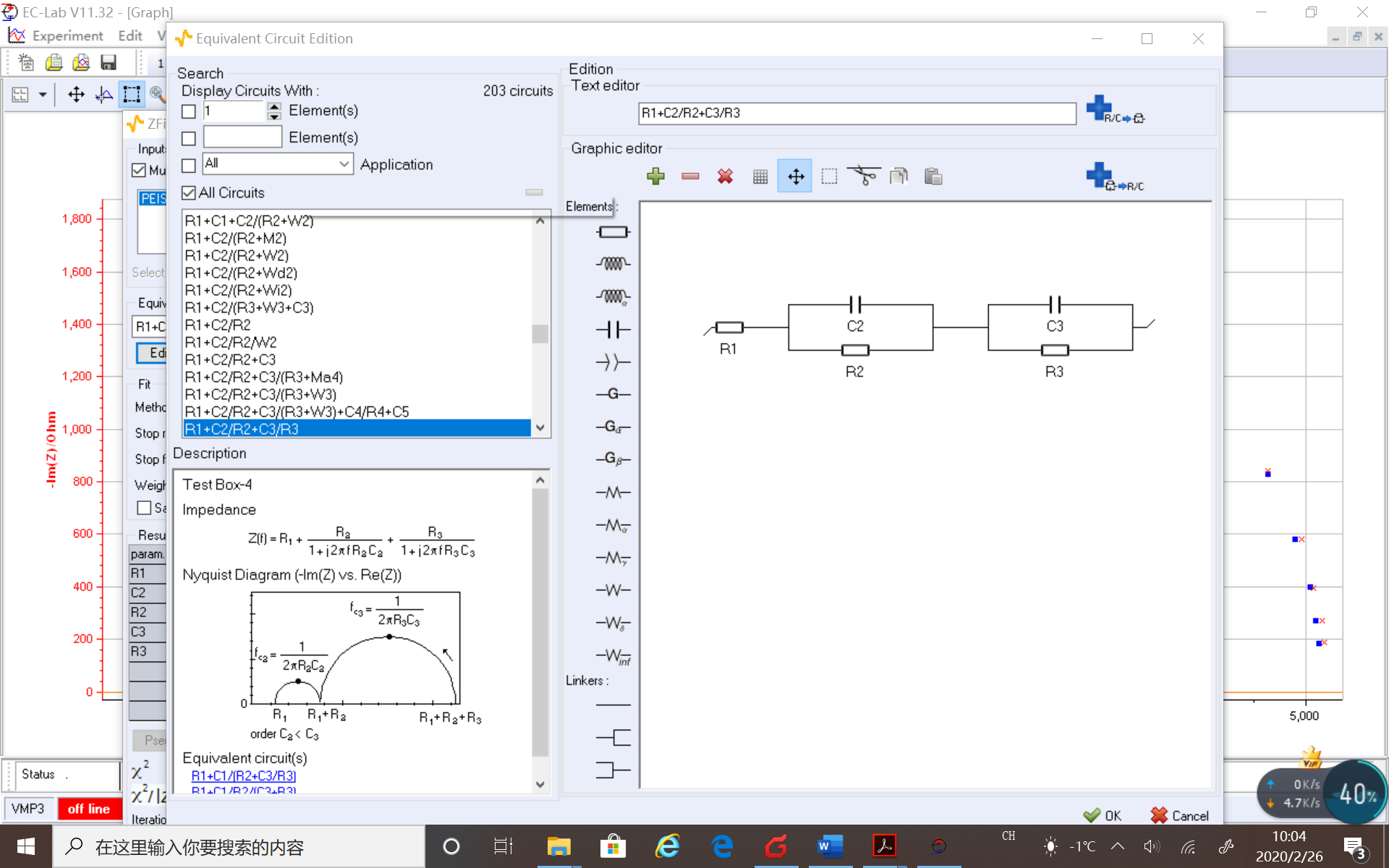

如果预存电路模型中没有找到您需要的电路模型,可以点击Equivalent circuit selection部分的Edit自行编辑。下图为编辑页面,可以直接输入电路,点击右方的“+”添加电路。或者拖动元器件到右侧的空白区域内,自行画出电路图,点击空白区域上方的“+”添加电路。

如果有之前保存过的电路模型,也可以点击Equivalent circuit selection部分的Load,打开之前保存的电路模型文件。

2.3 Fit

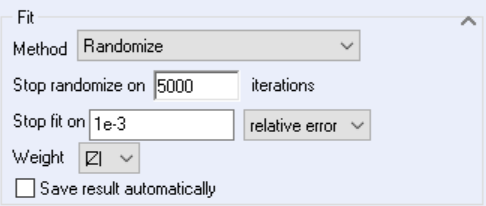

这一部分主要用来选择拟合算法和拟合结束条件。算法包含5种,具体见EC-Lab软件的Help下的EC-Lab software Analysis and Data Process.pdf文件。

2.4 Results

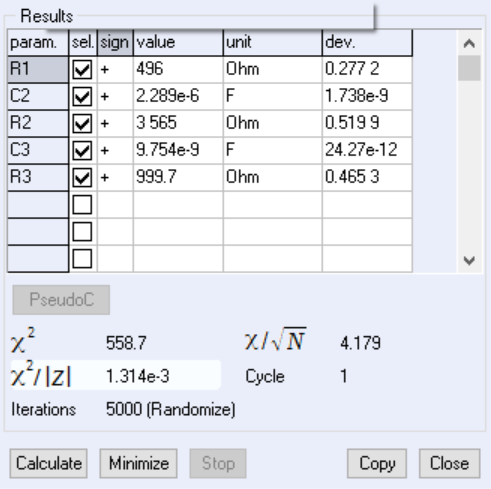

这一部分显示拟合结果。

Calculate按钮计算和绘制表中设置的参数值的数据点,而不执行任何最小化操作。

Minimize按钮则用于计算每个数据点的阻抗值,并缩小计算值与实验值之间的距离。拟合过程中可多次点击,以获得最小误差值。

3. 保持拟合数据

拟合结束后,点击下方的Copy按钮,可以将拟合结果复制,然后打开一个Word文件选择粘贴。下图为拟合结果案例。

而拟合的阻抗图则自动保存在原文件所在的文件夹中,文件名为:原文件名_zfit

本文为拟合的基本步骤,如果需要更详细的拟合设置,参见EC-Lab软件的Help下的EC-Lab software Analysis and Data Process.pdf文件。
